Propiedades de espaciado dentro de los sistemas

Los mecanismos de espaciado vertical dentro del sistema están controlados por dos conjuntos de propiedades de grob. El primer conjunto está asociado con el grob VerticalAxisGroup, que se crea por parte de todas las pautas y líneas que no son pautas. El segundo conjunto está asociado con el grob StaffGrouper, que puede crearse por parte de los grupos de pentagramas, pero solamente si se le llama explícitamente. Estas propiedades se describen individualmente al final de la presente sección.

Los nombres de estas propiedades (excepto para staff-affinity) siguen el formato elemento1-elemento2-spacing, donde elemento1 y elemento2 son los elementos que se van a espaciar. Observe que elemento2 no está necesariamente por debajo de elemento1; por ejemplo, nonstaff-relatedstaff-spacing mide hacia arriba a partir de la línea del tipo no-pauta si staff-affinity es UP.

Cada distancia se mide entre los puntos de referencia de los dos elementos. El punto de referencia para un pentagrama y otro tipo de pauta es el centro vertical de su StaffSymbol (es decir, la línea central si line-count es un número impar; el espacio central si line-count es par). Los puntos de referencia para las líneas individuales que no son pautas aparecen en la tabla siguiente:

Línea que no es una pautaPunto de referencia
ChordNameslínea de base
NoteNameslínea de base
Lyricslínea de base
Dynamicsla mitad de la altura de la ‘m’
FiguredBasspunto más alto
FretBoardslínea superior

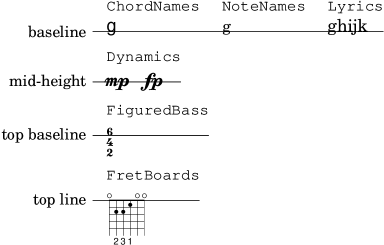

En la siguiente imagen, las líneas horizontales indican las posiciones de estos puntos de referencia:

[image of music]

Cada una de las propiedades de grob del espaciado vertical (excepto staff-affinity) usa la misma estructura de lista-A que las variables de espaciado del bloque \paper que se han estudiado en Variables de espaciado de \paper verticales flexibles. En Modificación de las listas-A se estudian métodos específicos para la modificación de las listas-A. Las propiedades de los grobs deben ajustarse con un \override dentro de un bloque \score o \layout, y no dentro de un bloque \paper.

El ejemplo que sigue muestra las dos maneras en que pueden modificarse estas listas-A. La primera declaración actualiza un par clave-valor de forma individual, y la segunda redefine la propiedad completamente:

\new Staff \with {
  \override VerticalAxisGroup.default-staff-staff-spacing.basic-distance = #10
} { … }

\new Staff \with {
  \override VerticalAxisGroup.default-staff-staff-spacing =
    #'((basic-distance . 10)
       (minimum-distance . 9)
       (padding . 1)
       (stretchability . 10))
} { … }

Para modificar globalmente cualquiera de los ajustes de espaciado, póngalos dentro del bloque \layout:

\layout {
  \context {
    \Staff
    \override VerticalAxisGroup.default-staff-staff-spacing.basic-distance = #10
  }
}

Los ajustes estándar para las propiedades de grob del espaciado vertical están relacionadas en VerticalAxisGroup y en StaffGrouper. Las sobreescrituras predeterminadas para los tipos específicos de líneas que no son pautas están relacionadas en las descripciones de contexto correspondientes en Contexts.

Propiedades del grob VerticalAxisGroup

Las propiedades de VerticalAxisGroup se suelen ajustar con una instrucción \override en el nivel de Staff (o equivalente).

staff-staff-spacing

Se utiliza para determinar la distancia entre la pauta actual y la pauta que está justo por debajo de ella dentro del mismo sistema, incluso si hay más líneas que no son pautas (tales como Lyrics) entre las dos pautas. No se aplica a la pauta inferior de un sistema.

Inicialmente, el valor de espaciado staff-staff-spacing de un grupo VerticalAxisGroup es una función de Scheme que aplica las propiedades del StaffGrouper si la pauta forma parte de un grupo, o el default-staff-staff-spacing de la pauta en caso contrario. Esto hace posible que las pautas estén espaciadas de forma diferente cuando están agrupadas. Para conseguir un espaciado regular sin importar el agrupamiento, esta función se puede sustituir por una lista-A de espaciado flexible, utilizando la forma de sobreescritura de redefinición completa que se ha mostrado más arriba. Si solo se especifican algunos valores en una operación de sobreescritura, los valores que faltan se toman de default-staff-staff-spacing (si tiene valores para ellos).

default-staff-staff-spacing

Una lista-A de espaciado flexible que define el espacio staff-staff-spacing que se usará para las pautas sin agrupar, a no ser que se haya sobreescrito explícitamente staff-staff-spacing con una instrucción \override.

staff-affinity

Dirección de la pauta que utilizar para el espaciado de la línea actual que no es pauta. Se puede elegir entre UP (arriba), DOWN (abajo) y CENTER (centro). Si es CENTER, la línea del tipo no-pauta se coloca equidistante entre las dos pautas contiguas a ambos lados, a no ser que lo impidan colisiones u otras restricciones de espaciado. Las líneas del tipo no-pauta adyacentes han de llevar valores de staff-affinity no crecientes desde la parte superior hasta la inferior, p.ej. una línea del tipo no-pauta establecida a UP no debería seguir inmediatamente a otra que esté establecida a DOWN. Las líneas del tipo no-pauta en la parte superior de un sistema deben usar DOWN; las de la parte inferior deben usar UP. El ajuste de staff-affinity para una pauta hace que se le trate como una línea que no es una pauta. El establecimiento de staff-affinity a #f para una línea que no es una pauta hace que se trate como una pauta. Establecer staff-affinity a UP, CENTER, o DOWN hace que el pentagrama resulte espaciado como si fuera una línea que no es una pauta.

nonstaff-relatedstaff-spacing

Distancia entre la línea del tipo no-pauta actual y la pauta más próxima en la dirección de staff-affinity, si no hay ninguna línea que no sea una pauta entre las dos, y staff-affinity es UP o DOWN. Si staff-affinity es CENTER, entonces se usa nonstaff-relatedstaff-spacing para las pautas más próximas a los dos lados, incluso aunque aparezcan otras líneas del tipo no-pauta entre la pauta actual y una de las otras. Esto significa que la colocación de una línea que no es una pauta depende tanto de las pautas que la rodean como de las líneas que no son pautas y que la rodean. Establecer la ampliabilidad stretchability de uno de estos tipos de espaciado a un valor más pequeño provoca que este espaciado domine. El establecimiento de stretchability a un valor mayor hace que dicho espaciado tenga un menor efecto.

nonstaff-nonstaff-spacing

Distancia entre la línea actual del tipo no-pauta y la siguiente línea del tipo no-pauta en la dirección de staff-affinity, si las dos están al mismo lado de la pauta relacionada, y staff-affinity es UP o DOWN.

nonstaff-unrelatedstaff-spacing

Distancia entre la línea actual del tipo no-pauta y la pauta en la dirección opuesta de staff-affinity, si no hay ninguna otra línea del tipo no-pauta entre las dos, y staff-affinity es UP o DOWN. Se puede usar, por ejemplo, para requerir una cantidad de relleno mínima entre una línea de Lyrics y la pauta a la que no pertenece.

Propiedades del grob StaffGrouper

Las propiedades de StaffGrouper se suelen ajustar con una instrucción \override en el nivel de StaffGroup (o equivalente).

staff-staff-spacing

Distancia entre pautas consecutivas dentro del grupo de pautas actual. La propiedad staff-staff-spacing del grob VerticalAxisGroup de una pauta individual se puede sobreescribir con distintos ajustes de espaciado para dicha pauta.

staffgroup-staff-spacing

Distancia entre la última pauta del grupo en curso y la pauta que está justo por debajo de ella dentro del mismo sistema, incluso si existen una o más líneas que no son pautas (tales como Lyrics) entre las dos pautas. No se aplica al pentagrama o pauta inferior de un sistema. La propiedad staff-staff-spacing del grob VerticalAxisGroup de una pauta individual se puede sobreescribir con distintos ajustes de espaciado para dicha pauta.

Véase también

Referencia de la notación: Variables de espaciado de \paper verticales flexibles, Modificación de las listas-A.

Archivos de inicio: ly/engraver-init.ly, scm/define-grobs.scm.

Referencia de funcionamiento interno: Contexts, VerticalAxisGroup, StaffGrouper.
